JW0858 规格书

发表时间：2021-04-19 阅读次数：7110

概述:

JW0858是一款近电报警功能的控制电路。在非接触情况下,感应到电场就产生音响报警。作业人员携带近电报警器进入带电区时，近电报警器能及时发出连续的声音报警信号,提醒作业人员注意危险，防止由于错觉和失误造成的触电事故。
它可以在非接触的情况下，用来临时检测交流100V以上的火线有没有电。可以在一段通电导线上,检测到使整个线路的断电点。

功能特点

■ 电压范围广。
■ 使用内部 RC振荡,成本低。
■ 报警准确、可靠。
■ 体积小,佩带方便。
■ 外观精美。

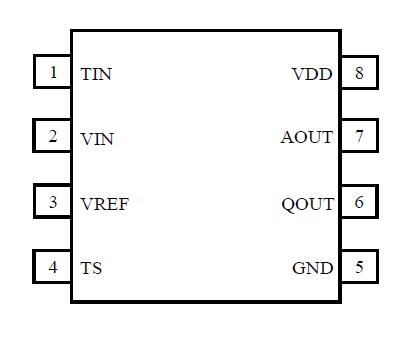

管脚定义(SOP8):

管脚描述：

序号	引脚名	功能
1	TIN	天线输入
2	VIN	灵敏度电压输入
3	VREF	稳压基准输出
4	TS	测试
5	GND	芯片地
6	QOUT	常态为 0，输出正脉冲
7	AOUT	常态为 0，输出正脉冲
8	VDD	芯片电源

极限参数：（注释1、2）

参数	符号	参数范围	单位
工作电压	VDD	2.5-3.5	V
工作电流	IDD	1	mA
工作温度范围	TJ	-40 to 85	℃
存储温度范围	TSTG	-65 to 120	℃

注1：最大极限值是指超出该工作范围，芯片有可能损坏。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流参数规范。对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性能。
注2：人体模型，100pF 电容通过1.5kΩ 电阻放电。

电气参数： （注释（注释 3，4）(未注明之条件均为未注明之条件均为未注明之条件均为未注明之条件均为 VDD =3V，T=25℃)

项目	符号	测试条件	规范值	单位
工作电压	VDD	功能正常	2.5 ~ 3.3	V
工作电流	ICC	报警工作状态但输出悬空	< 20	μA
输出电流	IQ	Q 端 VOH=VDD - 0.2V	>1	mA
待机电流	IDD	加电但无检测信号	< 10	μA

注3:典型参数值为25°C下测得的参数标准。
注4:规格书的最小、最大规范范围由测试保证，典型值由设计、测试或统计分析保证。

交流参数 Temperature=25°C 无说明则Vdd=3V

项目	符号	测试条件	规范值	单位
感应频率	FIN	工作可靠无误报、漏报	47 ~ 300	Hz
音频基频	FG	内置震荡器	4096	Hz
输入灵敏度	VIN	在IN 端加47 ~ 110Hz 正弦波	0.2 ~ 1.1	VP-P

功能描述:

1: 由硬件确保某-档接通，系统通电后，相应接通的档位进行自检,自检正常，蜂鸣器报警3声;自检不正常，蜂鸣器不报警。
2: 拨动拨码开关换挡,相应档位进行自检，自检正常。蜂鸣器报警3声;自检不正常,蜂鸣器不报警。
3: 自检正常后，当外部电信号达到相应的感应值，蜂鸣器报警;外部电信号末达到相应感应值，蜂鸣器不报警。

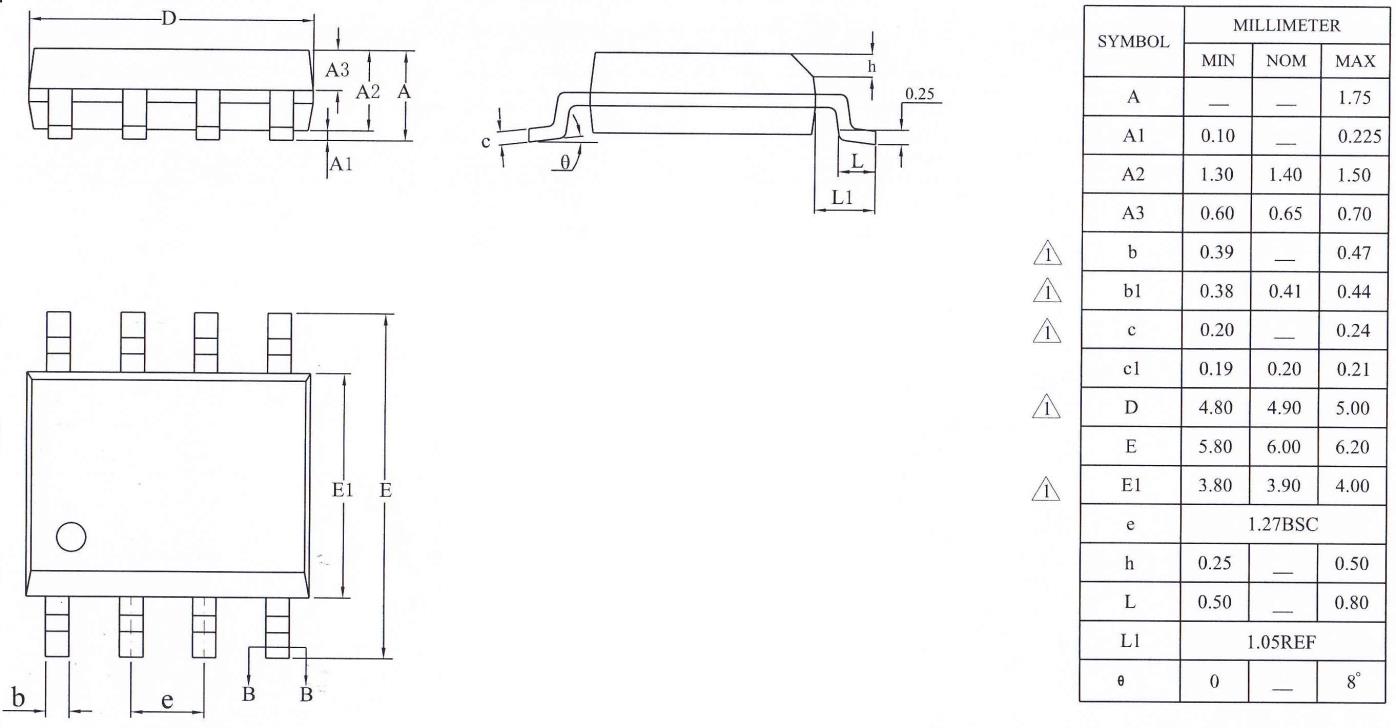

封装外形图和尺寸SOP-8
